智慧园区能源管理系统深度解析（三）：多维度实时监控功能 —— 从 “数据堆积” 到 “可视化决策” 的转化

在智慧园区能源管理系统中，全能源数据采集功能解决了 “数据从哪来” 的问题，而多维度实时监控功能则要回答 “数据怎么看”—— 通过可视化界面将电、水、气、热及可再生能源的实时数据、趋势变化、设备状态直观呈现，让园区管理者从 “对着表格找问题” 转变为 “盯着界面做决策”。本文将深入拆解实时监控功能的核心模块、可视化设计逻辑、交互体验优化，清晰呈现 “数据→可视化→决策” 的转化路径。

一、多维度实时监控的核心价值：从 “看不见” 到 “看得清、看得懂”

传统园区能源管理中，管理者常面临 “三个看不见”：看不见实时能耗波动、看不见区域能耗差异、看不见设备异常状态。多维度实时监控功能通过 “可视化 + 实时性” 破解这些痛点，核心价值体现在三个层面：

1. 能耗透明化：实时掌握能源流向

通过监控界面可直观查看 “园区总能耗→分区能耗→设备能耗” 的层级数据，例如某商业园区管理者能实时看到 “今日总耗电量 12000kWh，其中 A 栋商场占 60%，A 栋内中央空调占自身能耗的 45%”，清晰定位能源消耗重点。

2. 问题可视化：异常情况快速识别

当某区域能耗突增、设备离线或温度超标时，监控界面通过 “颜色预警、弹窗提示” 主动提醒，避免人工巡检遗漏，例如工业园区配电柜温度超过 60℃时，界面中对应设备图标变红并闪烁，同时显示 “温度异常：65℃”。

3. 决策直观化：数据支撑快速调整

基于实时监控的趋势图表（如 24 小时光伏出力曲线、用电负荷波动），管理者可快速制定调整策略，例如看到正午光伏发电量过剩时，立即调度储能系统充电，避免电能浪费。

二、多维度实时监控的关键模块设计：覆盖 “全局 – 分区 – 设备” 三层视角

实时监控功能需满足不同角色的需求（管理者看全局、运维员看设备），因此采用 “三层视角 + 多终端适配” 的模块设计，核心模块包括 “全局能源驾驶舱”“分维度专项监控”“设备状态监控”，各模块数据实时联动（延迟≤3 秒）。

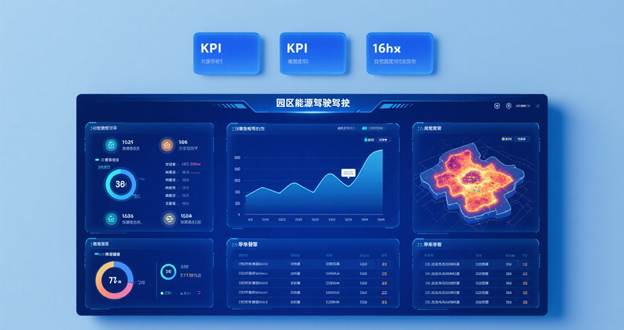

1. 核心模块一：全局能源驾驶舱（管理者视角，Web / 大屏端）

全局能源驾驶舱是园区能源的 “总仪表盘”，聚焦 “核心指标概览 + 整体趋势 + 异常预警”，界面布局遵循 “上 KPI、中趋势、下预警” 的逻辑，确保信息层级清晰。

核心展示内容

关键指标（KPI）：今日 / 本月总能耗、单位面积能耗、可再生能源占比、预警处理率，每个指标附带同比 / 环比数据（如 “总能耗 12500kWh，同比 – 8%”）；
整体趋势：24 小时能耗折线图（分能源类型）、7 天可再生能源出力柱状图；
全局预警：未处理异常的汇总列表（按紧急程度排序，红色 = 紧急、黄色 = 一般）。

2. 核心模块二：分维度专项监控（专项管理视角，Web 端）

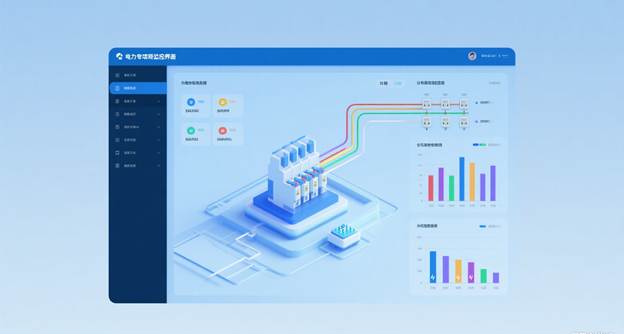

针对 “电、水、气、热、可再生能源” 不同品类，设计专项监控模块，聚焦单一能源的 “细节数据 + 专项分析”，满足深度管理需求，以 “电力专项监控” 为例：

各专项监控核心内容

电力监控：配电拓扑图（实时电流 / 电压）、分路用电排名、功率因数趋势、峰谷用电对比；
水资源监控：供水管网流量分布图、重点用水设备用量、污水处理回收量；
可再生能源监控：光伏阵列实时出力、储能 SOC（剩余电量）、充放电功率曲线；
热力监控：热力管道供回水温差、各楼栋热量分配、锅炉热效率。

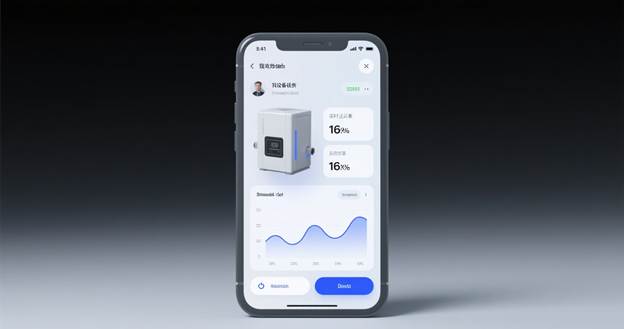

3. 核心模块三：设备状态监控（运维员视角，移动端 / Web 端）

设备状态监控聚焦 “单设备全信息”，包括 “实时运行参数、历史数据、故障记录”，方便运维人员快速定位设备问题，界面设计遵循 “设备信息 + 实时参数 + 操作入口” 的逻辑。

核心展示内容

设备基础信息：名称、型号、安装位置、维保周期、责任人；
实时运行参数：根据设备类型适配（如电表看电流 / 电压，传感器看温度 / 压力）；
操作入口：支持远程控制（如调温、启停）、故障报修、历史数据查询。

三、多维度实时监控的交互设计要点：让操作 “简单、高效、无学习成本”

实时监控界面的交互设计直接影响使用效率，需遵循 “少点击、强反馈、自定义” 原则，避免复杂操作，核心交互要点包括：

1. 数据钻取：从 “全局” 到 “细节” 一键穿透

支持 “点击联动”，例如在全局驾驶舱点击 “A 栋高能耗”，可直接跳转到 A 栋的分维度监控界面；在分维度界面点击 “中央空调”，可穿透到该设备的状态监控界面，无需多步导航（最多 2 次点击到设备级）。

2. 预警交互：异常处理 “快速、闭环”

当出现异常预警时，界面采用 “三级提醒”：① 图标变色闪烁（视觉提醒）；② 弹窗显示异常详情（内容提醒）；③ 移动端推送通知（离线提醒）；点击预警条目后，直接显示 “处理界面”（如填写处理方案、派单给运维员），处理完成后预警自动变为 “已解决”，形成闭环。

3. 自定义配置：界面随需求调整

支持管理者自定义 “常用模块、图表类型、预警阈值”，例如工业园长时间关注光伏和生产线用电，可将 “光伏出力监控” 和 “生产线用电排名” 添加到 “我的常用”；可调整预警阈值（如将配电柜温度预警从 60℃改为 58℃），适配不同园区的管理标准。

4. 多终端适配：场景化界面调整

大屏端：聚焦 “展示”，字体大、图表占比高，适合园区指挥中心实时查看；
Web 端：聚焦 “管理”，功能全、支持数据导出（Excel/PDF），适合办公室分析；
移动端：聚焦 “运维”，突出 “设备定位、故障报修、简单控制”，适配手机屏幕（按钮尺寸≥8mm），支持离线查看缓存数据。

四、落地挑战与解决方案：从 “界面能用” 到 “体验好用”

实时监控功能在落地中常遇到 “数据延迟、界面复杂、预警误报” 等问题，需针对性优化，确保功能 “好用、实用”：

1. 挑战 1：数据实时性差（界面数据与实际偏差 > 5 秒）

原因：数据传输链路长（感知层→网络层→平台层→应用层）、云端处理压力大；
解决方案：① 边缘端预处理（在边缘网关完成数据清洗后直接推送监控界面，减少云端中转）；② 分级传输（核心指标（如总能耗、预警）优先传输，非核心数据（如历史趋势）延后 1-2 秒），确保界面延迟≤3 秒。

2. 挑战 2：界面信息过载（管理者找不到关键信息）

原因：追求 “功能全”，将 KPI、趋势、预警、设备列表堆在同一界面；
解决方案：① 按角色隐藏冗余信息（管理者界面隐藏单个传感器数据，运维员界面突出设备参数）；② 采用 “折叠面板”（非核心模块默认折叠，点击展开），例如将 “历史趋势” 折叠，仅显示 24 小时数据，需查看 7 天数据时再展开。

3. 挑战 3：预警误报频繁（如设备短暂离线触发预警）

原因：预警阈值设置过严、未考虑 “临时波动”（如网络闪断导致设备离线 10 秒）；
解决方案：① 设置 “延迟触发”（如设备离线后延迟 30 秒再触发预警，避免网络闪断误报）；② 动态调整阈值（如根据历史数据自动调整能耗预警阈值，生产时段放宽、夜间收紧）。

五、结语：实时监控是 “数据价值的第一出口”，需 “以用户为中心” 设计

多维度实时监控功能并非 “数据的简单展示”，而是 “用户需求与数据的桥梁”—— 只有站在管理者、运维员的角度设计界面（需要什么看什么、怎么方便怎么来），才能让采集到的海量数据真正发挥作用。例如商业园区管理者需要 “快速找到高能耗区域”，界面就应突出热力图和排名；工业园区运维员需要 “快速处理故障”，界面就应简化操作步骤、突出报修入口。

下一篇文章将聚焦 “能耗智能分析与优化功能”—— 在实时监控的基础上，如何通过 “同比环比、定额管理、节能潜力识别”，从 “看到数据” 升级为 “读懂数据、用数据节能”，帮助园区真正降低能耗成本，敬请期待。
